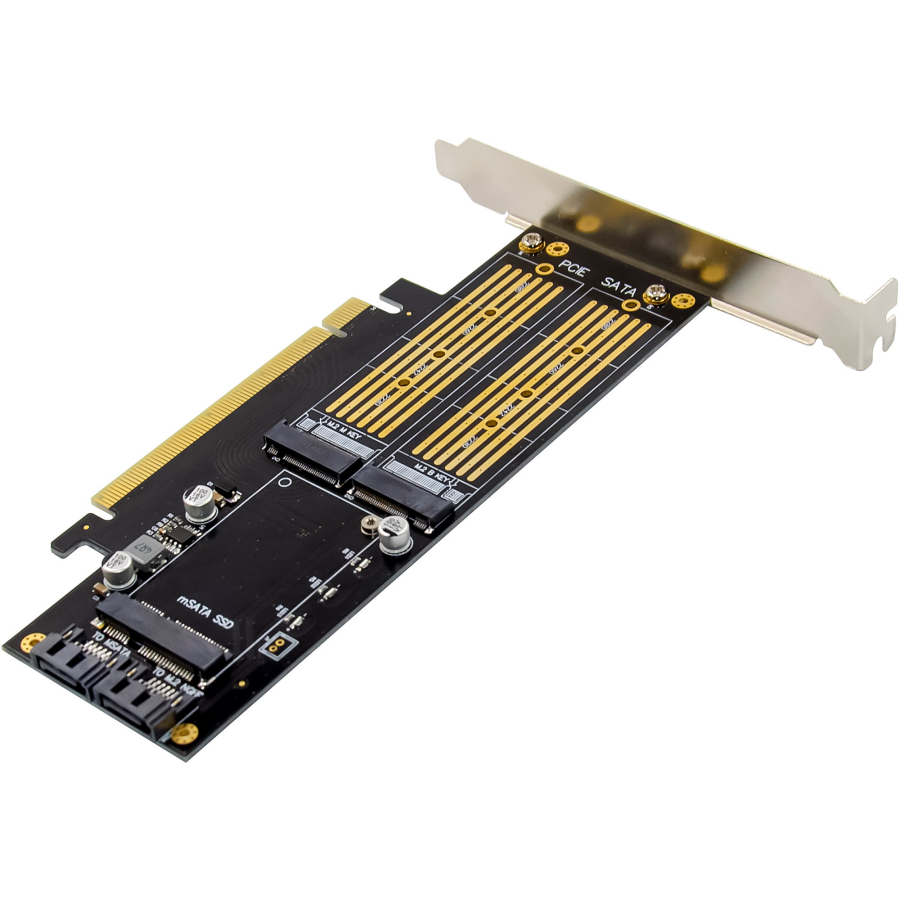

Scheda InLine PCI Express x16 a 2x M.2, 1x mSATA

• Scheda PCIe multifunzione per espandere la memoria interna con M.2 NVMe, M.2 SATA e mSATA
• Interfaccia PCIe 3.0 x16 per la massima compatibilità e velocità
• M.2 Key B supporta sia SATA che NVMe SSD in modalità SATA (fino a 6 Gb/s)
• M.2 Key M supporta NVMe SSD in modalità PCIe fino a 4 Gb/s
• Connessione mSATA per spazio di archiviazione aggiuntivo (cavo SATA richiesto)
• Indicatori LED a bordo per visualizzare lo stato operativo di tutte le interfacce

La scheda InLine PCI Express consente l'uso simultaneo di tre diversi tipi di SSD su un'unica scheda PCIe. Con uno slot M.2 NVMe Key M, uno slot M.2 SATA/NVMe Key B e uno slot mSATA, offre una soluzione di archiviazione versatile per i sistemi che richiedono prestazioni elevate e massima flessibilità.

Dati tecnici:

• Tipo di bus & PCIe: PCIe 3.0 x16 (utilizza uno slot PCIe x16; corsie PCIe v3.0 ultraveloci, che consentono il funzionamento di NVMe e SATA)
• Collegamento – interfacce:
  • 1 x Slot M.2 (Chiave B) – per NVMe (modalità SATA) e SSD M.2 SATA
  • 1 x Slot M.2 (chiave M) – per SSD NVMe in modalità PCIe
  • 1 x slot mSATA – per moduli mSATA
  • 2 x connettori SATA 6 Gb/s a 7 pin – per il collegamento di moduli mSATA e M.2 SATA alla scheda madre
• Dimensioni: 169 mm x 68 mm (scheda PCIe)
• Moduli compatibili:
  • SD M.2 (Key B, Key M o B+M) nei formati 2230, 2242, 2260, 2280
  • SD mSATA (half o full size)
• Tasso di dati:
  • M.2 NVMe (Key M e Key B+M): fino a 4 Gb/s
  • M.2 SATA (Key B) & mSATA: fino a 6 Gb/s (via SATA)

Condizioni operative:

• Temperatura di esercizio: da -40 °C a +85 °C

Funzioni:

• Rilevamento automatico della configurazione della corsia durante l'avvio
• Indicatori LED a bordo (3 visualizzazioni di stato per ogni interfaccia)
• Le unità SSD NVMe (Key M) ricevono l'alimentazione direttamente tramite il bus PCIe (3,3 V)
• I moduli M.2 SATA e mSATA necessitano di una connessione dati SATA alla scheda madre
• Nessun driver aggiuntivo richiesto

Requisiti di sistema: Hardware:

• PC con uno slot PCIe 3.0 x16 libero
• Scheda madre con supporto per PCIe NVMe & SATA

Sistema operativo supportato:

• Windows: 11, 10, 8, 8.1
• Windows Server: 2012 R2
• Linux: da kernel 2.6.30

Scope of delivery:

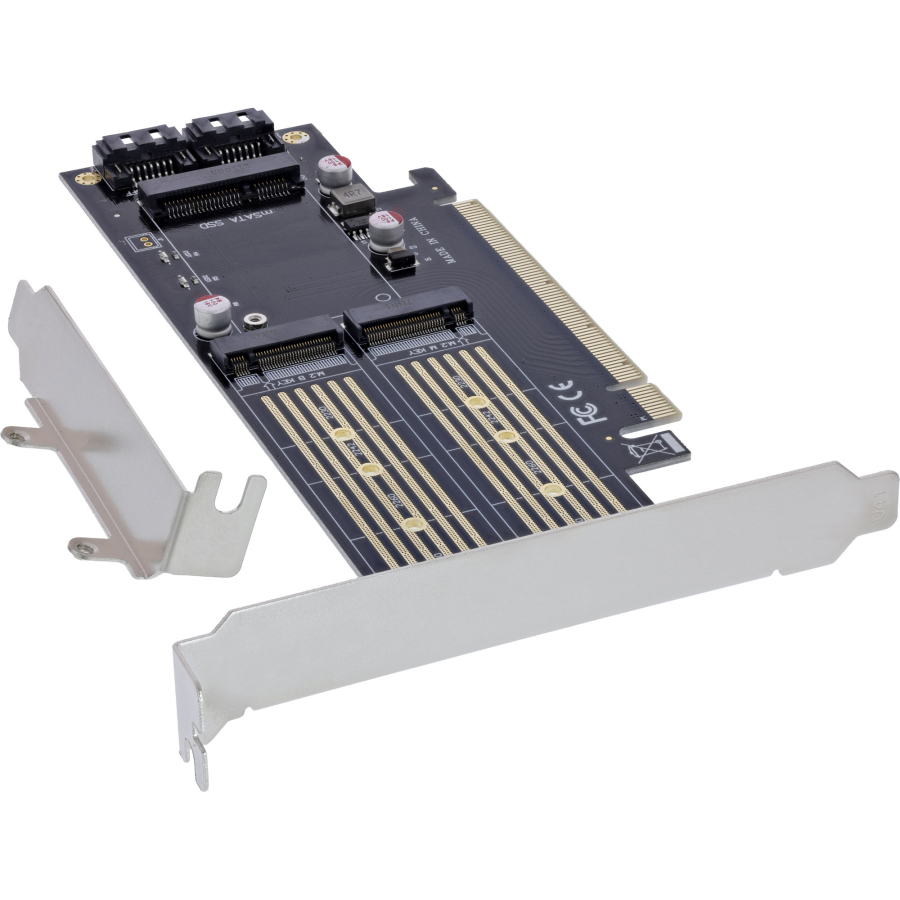

• 1 x scheda InLine PCI Express x16 a 2x M.2, 1x mSATA
• 1 x staffa per slot a basso profilo
• 1 x cavo SATA
• 1 x cacciavite manuale
• 4 x viti
• 2 x cuscinetti a conduzione termica
• 1 x manuale di istruzioni (tedesco/inglese)
