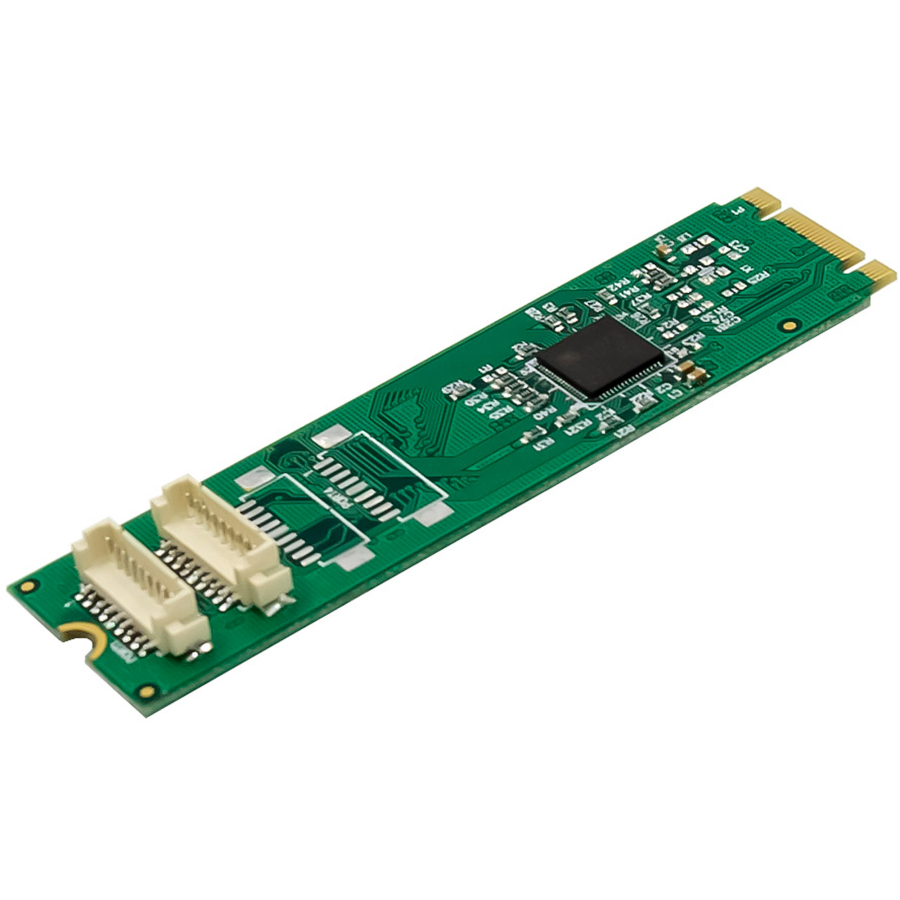

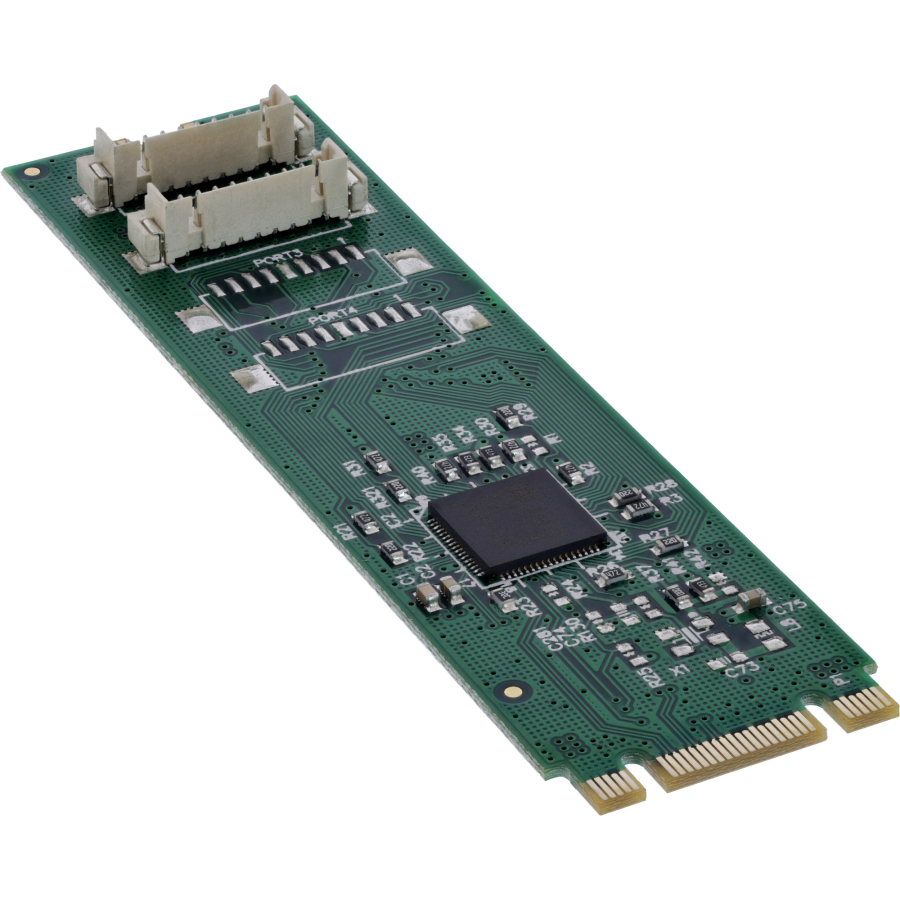

Scheda di interfaccia InLine da M.2 a 2x connettore seriale a 9 pin
76660X-ITOS_1
76660X-ITOS_2
76660X-ITOS_3
76660X-ITOS_4

Scheda di interfaccia InLine da M.2 a 2x connettore seriale a 9 pin

71,50 €
In Stock
SKU: 76660X-ITOS
Scheda di interfaccia InLine da M.2 a 2x connettore seriale a 9 pin
 Torna a: Schede I-O
  • Convertitore compatto da M.2 a 2x RS-232 per applicazioni seriali
  • Interfaccia PCIe 2.0 (5 GT/s) per un trasferimento dati affidabile e veloce
  • Controllore ASIX AX99100 integrato con supporto per la compatibilità con 16C950 UART
  • Due porte seriali DB9-9pin per applicazioni di comunicazione industriale e seriale
  • Indicatore LED a bordo per visualizzare l'attività operativa
  • Nessun driver aggiuntivo richiesto

La scheda di interfaccia InLine M.2 a 2x connettore seriale 9pin offre una soluzione compatta e potente per espandere un sistema con due interfacce seriali RS-232 DB9. L'adattatore utilizza un'interfaccia PCIe 2.0 (5 GT/s) e integra il controller ASIX AX99100, compatibile con 16C950 UART per consentire una comunicazione seriale affidabile e flessibile.

Con una velocità di trasmissione massima di 1 Mb/s, la scheda è ideale per applicazioni industriali, sistemi embedded e dispositivi di controllo seriali. Il rilevamento automatico della configurazione della corsia garantisce un'integrazione perfetta del sistema.

L'alimentazione è fornita direttamente dallo slot M.2 (3,3 V), quindi non è necessario un collegamento di alimentazione aggiuntivo. Sono incluse due staffe per slot a basso profilo per un utilizzo flessibile della scheda in diversi alloggiamenti.

Dati tecnici:

  • Tipo di bus & PCIe: controller end-point M.2 PCIe (single-lane, PCIe 2.0 5 GT/s)
  • Collegamento – interfacce:
    • 1 slot M.2 a 59 pin (chiave B+M)
    • 2 x connettore seriale RS-232 DB9 (9-pin)
  • Controller/chipset: ASIX AX99100
  • Interfacce seriali:
    • Velocità di trasferimento massima: fino a 1 Mb/s
    • Bit di dati: 5, 6, 7, 8, 9 bit
    • Controllo del flusso: Nessuno, Xon/Xoff, RTS/CTS
    • Parità: pari, dispari, nessuno, marcato, vuoto
    • Buffer FIFO: 256 byte
  • Temperatura di funzionamento: da -40°C a +85°C
  • Dimensioni: 22 mm x 80 mm (scheda M.2)

Caratteristiche:

  • Rilevamento automatico della configurazione della corsia durante l'avvio
  • Indicatore LED a bordo per visualizzare l'attività di lettura/scrittura
  • Alimentazione tramite slot M.2 (3,3 V)
  • Supporto per wake-up remoto, gestione dell'alimentazione e DMA
  • Non è richiesto alcun driver aggiuntivo

Requisiti di sistema: Hardware:

  • PC con uno slot M.2 libero (chiave B+M che supporta PCIe)
  • Scheda madre con PCI Express 2.0 o superiore

Sistema operativo supportato:

  • Windows: 11, 10, 8.1, 8, 7, Vista, XP
  • Linux: dal kernel 2.6.31

Campo di applicazione:

  • 1 x scheda di interfaccia InLine M.2 a 2x connettore seriale 9pin
  • 2 x piastre di fissaggio a basso profilo
  • 1 x piastra di fissaggio ad alto profilo
  • 2 x cavo seriale DB9-9pin (lunghezza 20 cm)
  • 4 x viti
  • 1 CD di driver
  • 1 x manuale d'uso (tedesco/inglese)
