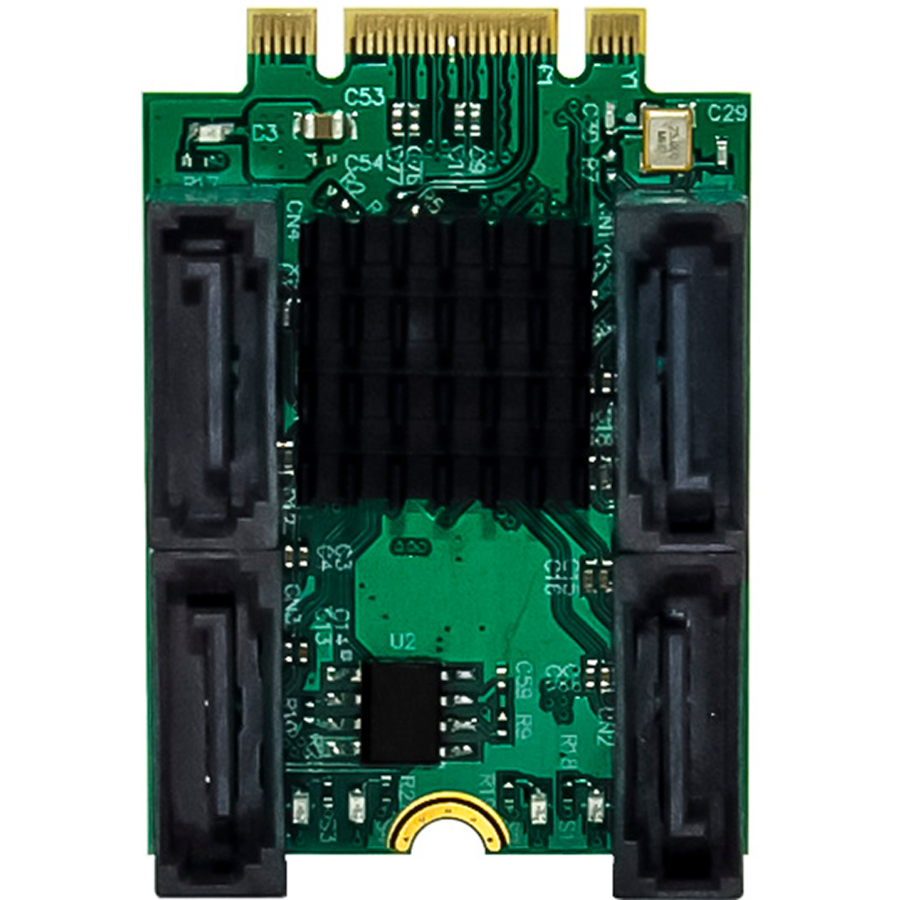

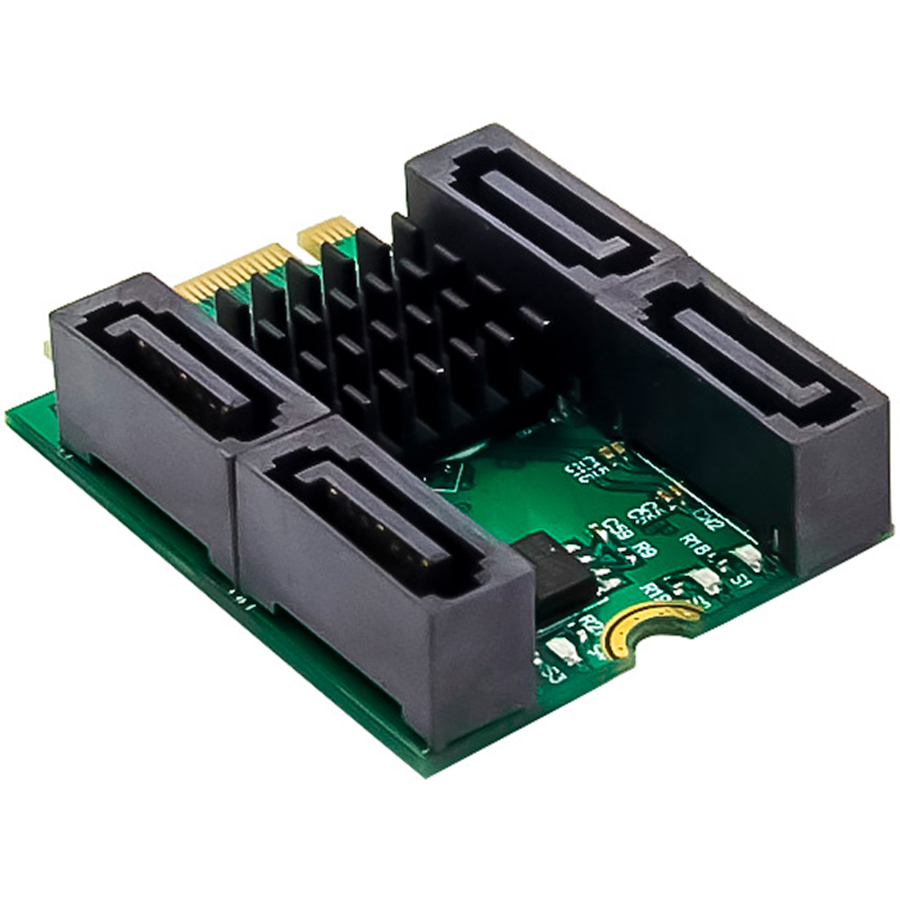

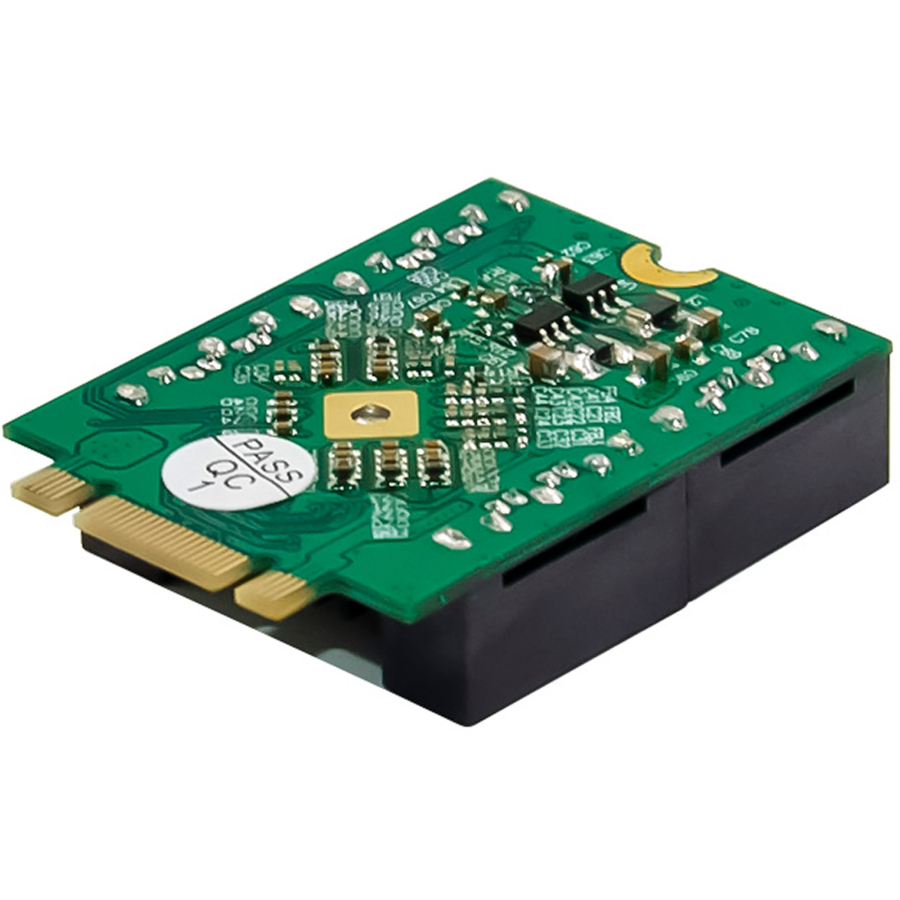

InLine Scheda di interfaccia M.2 Key B+M a connettore SATA 4x, RAID, HyperDuo

• Scheda convertitore multifunzionale da M.2 a SATA per il collegamento di fino a quattro unità SATA
• Interfaccia M.2 Key B+M per il funzionamento di un'unità SSD M.2 SATA
• Supporto RAID (RAID 0, RAID 1, RAID 10, HyperDuo) per una sicurezza dei dati e prestazioni ottimali
• Hot Plug & Hot Swap per l'installazione e la rimozione delle unità durante il funzionamento
• Supporto del moltiplicatore di porte per il funzionamento in parallelo di più unità su una porta SATA
• Non sono richiesti driver aggiuntivi – pieno supporto da parte del sistema operativo

La scheda di interfaccia InLine M.2 Key B+M a connettore SATA 4x è una soluzione di archiviazione ad alte prestazioni che consente l'espansione dei dispositivi di archiviazione SATA.

Dati tecnici:

• Tipo di bus & interfaccia: Interfaccia M.2 PCIe x2 (dual-thread, chiave B, M e B+M)
• Controller/chipset: Marvell 88SE9230
• Collegamento – interfacce:
  • 1 x Slot M.2 (Key B+M) per un SSD M.2 SATA
  • 4 porte SATA GEN III (6 Gb/s per porta)
  • 4 x connettori SATA a 7 pin per il collegamento di SSD M.2 SATA/mSATA alla mainboard
• Moduli compatibili:
  • SD M.2 (Key B, Key M o Key B+M) nelle dimensioni 2230, 2242, 2260, 2280
  • SD mSATA (half o full size)
• Tassi di dati:
  • Porte SATA: fino a 6 Gb/s per canale
  • Interfaccia M.2: Fino a 10 Gb/s di throughput totale (tramite 2 corsie PCIe)
• Dimensioni: 30 mm x 42 mm (scheda M.2)

Condizioni operative:

• Temperatura di esercizio: da -40 °C a +85 °C

Funzioni:

• Hot Plug &; Hot Swap per la sostituzione dell'unità durante il funzionamento
• Native Command Queue (NCQ) per l'elaborazione ottimizzata dei dati
• Supporto del moltiplicatore di porte per più unità per porta SATA
• Modalità RAID: RAID 0 (striping), RAID 1 (mirroring), RAID 10 (stripe di mirror), HyperDuo (caching automatico SSD/HDD)
• Rilevamento automatico della configurazione della corsia durante l'avvio
• Indicatori LED a bordo per visualizzare le attività delle porte
• L'alimentazione per l'unità SSD M.2 è fornita direttamente dallo slot M.2
• Le porte SATA devono essere collegate tramite cavi esterni
• Non è richiesto alcun driver aggiuntivo

Requisiti di sistema: Hardware:

• PC con almeno uno slot M.2 libero (B, M o B+M che supporta PCIe)
• Scheda madre con porte SATA libere per il trasferimento dei dati
• Un connettore PCIe disponibile per l'installazione dell'adattatore

Sistema operativo supportato:

• Windows: 11, 10, 8, 7, Vista, XP
• Windows Server: 2003, 2008
• Linux: dal kernel 2.6

Campo di applicazione:

• 1 x scheda di interfaccia InLine M.2 Key B+M a connettore SATA 4x, RAID, HyperDuo
• 4 x cavo SATA
• 1 x manuale di istruzioni (tedesco/inglese)
